Page 156 - Докторська дисертація_Ткачук

156

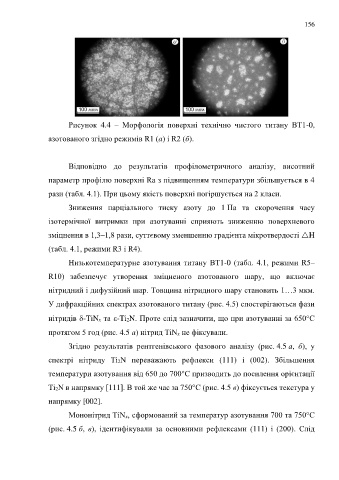

Рисунок 4.4 – Морфологія поверхні технічно чистого титану ВТ1-0,

азотованого згідно режимів R1 (a) і R2 (б).

Відповідно до результатів профілометричного аналізу, висотний
параметр профілю поверхні Rа з підвищенням температури збільшується в 4

рази (табл. 4.1). При цьому якість поверхні погіршується на 2 класи.
Зниження парціального тиску азоту до 1 Па та скорочення часу

ізотермічної витримки при азотуванні сприяють зниженню поверхневого
зміцнення в 1,3–1,8 рази, суттєвому зменшенню градієнта мікротвердості H

(табл. 4.1, режими R3 і R4).

Низькотемпературне азотування титану ВТ1-0 (табл. 4.1, режими R5–

R10) забезпечує утворення зміцненого азотованого шару, що включає

нітридний і дифузійний шар. Товщина нітридного шару становить 1…3 мкм.

У дифракційних спектрах азотованого титану (рис. 4.5) спостерігаються фази

нітридів -TiNx та -Ti2N. Проте слід зазначити, що при азотуванні за 650°С

протягом 5 год (рис. 4.5 а) нітрид TiNx не фіксували.

Згідно результатів рентгенівського фазового аналізу (рис. 4.5 а, б), у

спектрі нітриду Ti2N переважають рефлекси (111) і (002). Збільшення

температури азотування від 650 до 700°С призводить до посилення орієнтації

Ti2N в напрямку [111]. В той же час за 750°С (рис. 4.5 в) фіксується текстура у

напрямку [002].

Мононітрид TiNх, сформований за температур азотування 700 та 750°С

(рис. 4.5 б, в), ідентифікували за основними рефлексами (111) і (200). Слід
