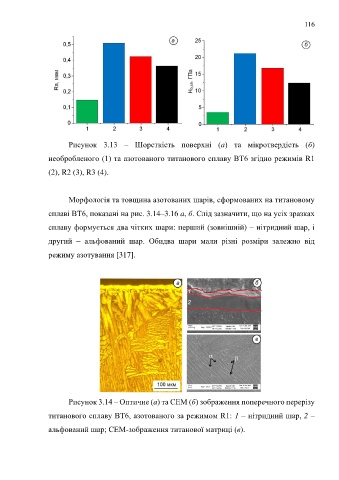

Рисунок 3.13 – Шорсткість поверхні (a) та мікротвердість (б)

необробленого (1) та азотованого титанового сплаву ВТ6 згідно режимів R1

(2), R2 (3), R3 (4).

Морфологія та товщина азотованих шарів, сформованих на титановому

сплаві ВТ6, показані на рис. 3.14–3.16 a, б. Слід зазначити, що на усіх зразках

сплаву формується два чітких шари: перший (зовнішній) – нітридний шар, і

другий – альфований шар. Обидва шари мали різні розміри залежно від

режиму азотування [317].

Рисунок 3.14 – Оптичне (а) та СЕМ (б) зображення поперечного перерізу

титанового сплаву ВТ6, азотованого за режимом R1: 1 – нітридний шар, 2 –

альфований шар; СЕМ-зображення титанової матриці (в).
