111

Результати рентгеноструктурного аналізу свідчать про те, що нітридні

фази мають превалюючі орієнтації. У дифракційному спектрі нітриду TiN

домінують лінії (111) і (200). Аналіз інтенсивностей ліній Ti2N свідчить про

превалюючу орієнтацію -нітриду по площині [002].

На рис. 3.7 а представлені значення поверхневої мікротвердості

технічно чистого титану ВТ1-0 за різних парціальних тисків азоту. Чітко

спостерігається зменшення твердості зі зниженням парціального тиску азоту

5
від 10 до 1 Па.

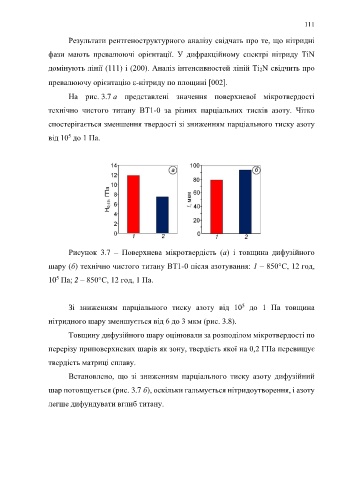

Рисунок 3.7 – Поверхнева мікротвердість (а) і товщина дифузійного

шару (б) технічно чистого титану ВТ1-0 після азотування: 1 – 850°С, 12 год,

5
10 Па; 2 – 850°С, 12 год, 1 Па.

Зі зниженням парціального тиску азоту від 10 до 1 Па товщина
5
нітридного шару зменшується від 6 до 3 мкм (рис. 3.8).

Товщину дифузійного шару оцінювали за розподілом мікротвердості по

перерізу приповерхневих шарів як зону, твердість якої на 0,2 ГПа перевищує
твердість матриці сплаву.

Встановлено, що зі зниженням парціального тиску азоту дифузійний
шар потовщується (рис. 3.7 б), оскільки гальмується нітридоутворення, і азоту

легше дифундувати вглиб титану.
