Page 106 - Докторська дисертація_Ткачук

106

температурно-часових параметрів азотування опосередковано вказує на

потовщення поверхневого нітридного шару (рис. 3.2).

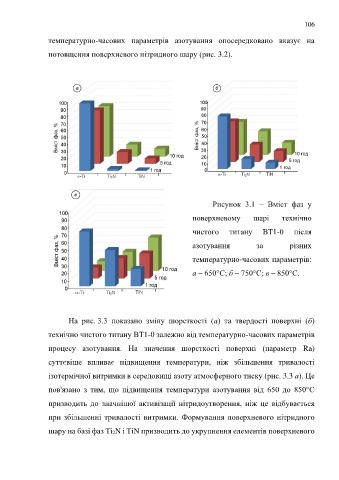

Рисунок 3.1 – Вміст фаз у

поверхневому шарі технічно

чистого титану ВТ1-0 після

азотування за різних

температурно-часових параметрів:

а – 650°С; б – 750°С; в – 850°С.

На рис. 3.3 показано зміну шорсткості (а) та твердості поверхні (б)

технічно чистого титану ВТ1-0 залежно від температурно-часових параметрів

процесу азотування. На значення шорсткості поверхні (параметр Ra)

суттєвіше впливає підвищення температури, ніж збільшення тривалості

ізотермічної витримки в середовищі азоту атмосферного тиску (рис. 3.3 а). Це

пов'язано з тим, що підвищення температури азотування від 650 до 850°С

призводить до значнішої активізації нітридоутворення, ніж це відбувається
при збільшенні тривалості витримки. Формування поверхневого нітридного

шару на базі фаз Ti2N і TiN призводить до укрупнення елементів поверхневого
