Page 101 - Докторська дисертація_Ткачук

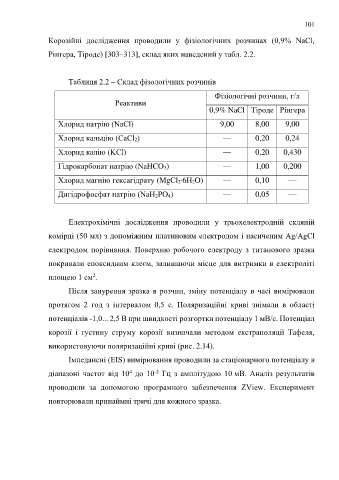

101

Корозійні дослідження проводили у фізіологічних розчинах (0,9% NaCl,

Рінгера, Тіроде) [303–313], склад яких наведений у табл. 2.2.

Таблиця 2.2 – Склад фізологічних розчинів

Фізіологічні розчини, г/л
Реактиви
0,9% NaCl Тіроде Рінгера

Хлорид натрію (NaCl) 9,00 8,00 9,00

Хлорид кальцію (CaCl2) — 0,20 0,24

Хлорид калію (KCl) — 0,20 0,430

Гідрокарбонат натрію (NaHCO3) — 1,00 0,200
Хлорид магнію гексагідрату (MgCl2∙6H2O) — 0,10 —

Дигідрофосфат натрію (NaH2PO4) — 0,05 —

Електрохімічні дослідження проводили у трьохелектродній скляній

комірці (50 мл) з допоміжним платиновим електродом і насиченим Ag/AgCl

електродом порівняння. Поверхню робочого електроду з титанового зразка

покривали епоксидним клеєм, залишаючи місце для витримки в електроліті

2
площею 1 см .
Після занурення зразка в розчин, зміну потенціалу в часі вимірювали

протягом 2 год з інтервалом 0,5 с. Поляризаційні криві знімали в області

потенціалів -1,0... 2,5 В при швидкості розгортки потенціалу 1 мВ/с. Потенціал

корозії і густину струму корозії визначали методом екстраполяції Тафеля,

використовуючи поляризаційні криві (рис. 2.14).

Імпедансні (EIS) вимірювання проводили за стаціонарного потенціалу в

-2
4
діапазоні частот від 10 до 10 Гц з амплітудою 10 мВ. Аналіз результатів
проводили за допомогою програмного забезпечення ZView. Експеримент

повторювали принаймні тричі для кожного зразка.
