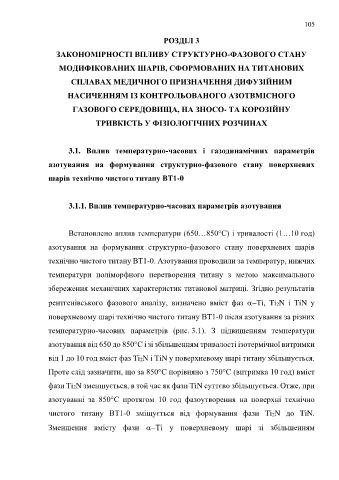

Page 105 - Докторська дисертація_Ткачук

105

РОЗДІЛ 3

ЗАКОНОМІРНОСТІ ВПЛИВУ СТРУКТУРНО-ФАЗОВОГО СТАНУ

МОДИФІКОВАНИХ ШАРІВ, СФОРМОВАНИХ НА ТИТАНОВИХ

СПЛАВАХ МЕДИЧНОГО ПРИЗНАЧЕННЯ ДИФУЗІЙНИМ

НАСИЧЕННЯМ ІЗ КОНТРОЛЬОВАНОГО АЗОТВМІСНОГО

ГАЗОВОГО СЕРЕДОВИЩА, НА ЗНОСО- ТА КОРОЗІЙНУ

ТРИВКІСТЬ У ФІЗІОЛОГІЧНИХ РОЗЧИНАХ

3.1. Вплив температурно-часових і газодинамічних параметрів

азотування на формування структурно-фазового стану поверхневих

шарів технічно чистого титану ВТ1-0

3.1.1. Вплив температурно-часових параметрів азотування

Встановлено вплив температури (650…850°С) і тривалості (1…10 год)

азотування на формування структурно-фазового стану поверхневих шарів

технічно чистого титану ВТ1-0. Азотування проводили за температур, нижчих

температури поліморфного перетворення титану з метою максимального

збереження механічних характеристик титанової матриці. Згідно результатів

рентгенівського фазового аналізу, визначено вміст фаз Ті, Ti2N і TiN у

поверхневому шарі технічно чистого титану ВТ1-0 після азотування за різних

температурно-часових параметрів (рис. 3.1). З підвищенням температури
азотування від 650 до 850°С і зі збільшенням тривалості ізотермічної витримки

від 1 до 10 год вміст фаз Ti2N і TiN у поверхневому шарі титану збільшується.
Проте слід зазначити, що за 850°С порівняно з 750°С (витримка 10 год) вміст

фази Ti2N зменшується, в той час як фази TiN суттєво збільшується. Отже, при

азотуванні за 850°С протягом 10 год фазоутворення на поверхні технічно

чистого титану ВТ1-0 зміщується від формування фази Ti2N до TiN.

Зменшення вмісту фази Ті у поверхневому шарі зі збільшенням
