Page 107 - Докторська дисертація_Ткачук

107

рельєфу, і цей процес відбувається інтенсивніше з ростом нітридного шару.

Таким чином, збільшення вмісту нітридних фаз у поверхневому шарі титану

зі збільшенням температурно-часових параметрів азотування призводить до

збільшення шорсткості поверхні.

а б в

г ґ д

е є ж

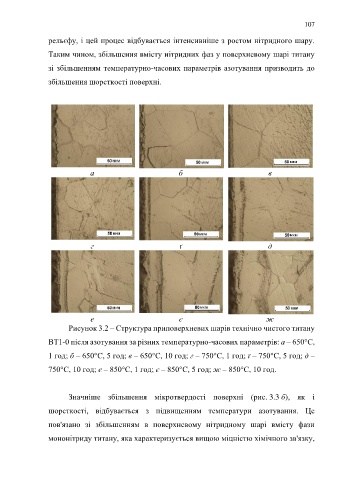

Рисунок 3.2 – Структура приповерхневих шарів технічно чистого титану

ВТ1-0 після азотування за різних температурно-часових параметрів: а – 650°С,

1 год; б – 650°С, 5 год; в – 650°С, 10 год; г – 750°С, 1 год; ґ – 750°С, 5 год; д –

750°С, 10 год; е – 850°С, 1 год; є – 850°С, 5 год; ж – 850°С, 10 год.

Значніше збільшення мікротвердості поверхні (рис. 3.3 б), як і

шорсткості, відбувається з підвищенням температури азотування. Це

пов'язано зі збільшенням в поверхневому нітридному шарі вмісту фази

мононітриду титану, яка характеризується вищою міцністю хімічного зв'язку,
