112

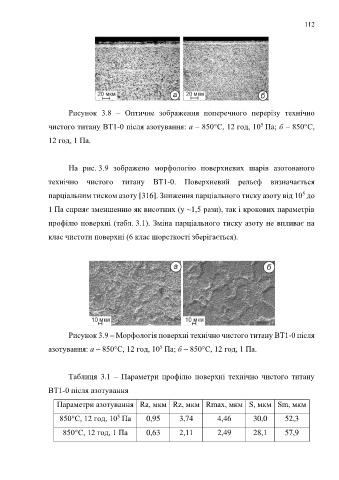

Рисунок 3.8 – Оптичне зображення поперечного перерізу технічно

5
чистого титану ВТ1-0 після азотування: а – 850°С, 12 год, 10 Па; б – 850°С,
12 год, 1 Па.

На рис. 3.9 зображено морфологію поверхневих шарів азотованого

технічно чистого титану ВТ1-0. Поверхневий рельєф визначається

5
парціальним тиском азоту [316]. Зниження парціального тиску азоту від 10 до
1 Па сприяє зменшенню як висотних (у ~1,5 рази), так і крокових параметрів

профілю поверхні (табл. 3.1). Зміна парціального тиску азоту не впливає на

клас чистоти поверхні (6 клас шорсткості зберігається).

Рисунок 3.9 – Морфологія поверхні технічно чистого титану ВТ1-0 після

5
азотування: а – 850°С, 12 год, 10 Па; б – 850°С, 12 год, 1 Па.

Таблиця 3.1 – Параметри профілю поверхні технічно чистого титану

ВТ1-0 після азотування

Параметри азотування Ra, мкм Rz, мкм Rmax, мкм S, мкм Sm, мкм

850°С, 12 год, 10 Па 0,95 3,74 4,46 30,0 52,3
5
850°С, 12 год, 1 Па 0,63 2,11 2,49 28,1 57,9
