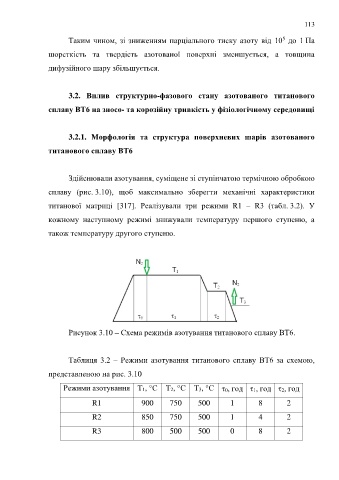

Page 113 - Докторська дисертація_Ткачук
P. 113
113
Таким чином, зі зниженням парціального тиску азоту від 10 до 1 Па
5
шорсткість та твердість азотованої поверхні зменшується, а товщина
дифузійного шару збільшується.
3.2. Вплив структурно-фазового стану азотованого титанового
сплаву ВТ6 на зносо- та корозійну тривкість у фізіологічному середовищі
3.2.1. Морфологія та структура поверхневих шарів азотованого
титанового сплаву ВТ6
Здійснювали азотування, суміщене зі ступінчатою термічною обробкою
сплаву (рис. 3.10), щоб максимально зберегти механічні характеристики
титанової матриці [317]. Реалізували три режими R1 – R3 (табл. 3.2). У
кожному наступному режимі знижували температуру першого ступеню, а
також температуру другого ступеню.
Рисунок 3.10 – Схема режимів азотування титанового сплаву ВТ6.
Таблиця 3.2 – Режими азотування титанового сплаву ВТ6 за схемою,
представленою на рис. 3.10
Режими азотування T1, °С T2, °С T3, °С 0, год 1, год 2, год
R1 900 750 500 1 8 2
R2 850 750 500 1 4 2
R3 800 500 500 0 8 2
