114

Згідно результатів рентгенівського фазового аналізу, на поверхні

титанового сплаву ВТ6 в процесі азотування за режимом R1 (табл. 3.2)

формується нітридний шар: фіксуються рефлекси нітриду Ti2N з

тетрагональною кристалічною структурою системи P42/mnm і нітриду TiN

об'ємноцентрованої кубічної кристалічної структури системи Fm-3m

(рис. 3.11 а). Аналіз інтенсивностей рефлексів Ti2N свідчить про превалюючу

орієнтацію кристалітів даної фази у напрямку (111). У дифракційному спектрі

також спостерігаються незначні піки (101) і (211) оксиду ТіО2 у модифікації

рутилу. Поверхневий нітридний шар не товстий, про що свідчить наявність у

дифракційному спектрі рефлексів α-Ті зі збільшеними міжплощинними

відстанями. Це вказує на формування так званого дифузійного шару на базі

твердого розчину азоту в титані – α-Ті(N).

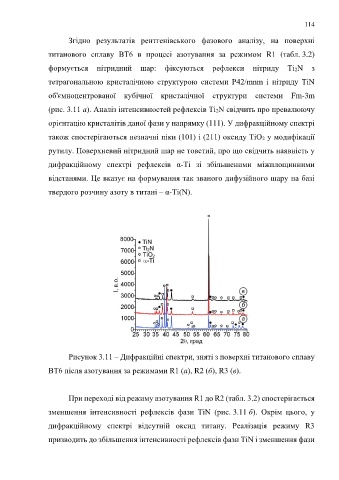

Рисунок 3.11 – Дифракційні спектри, зняті з поверхні титанового сплаву

ВТ6 після азотування за режимами R1 (a), R2 (б), R3 (в).

При переході від режиму азотування R1 до R2 (табл. 3.2) спостерігається

зменшення інтенсивності рефлексів фази TiN (рис. 3.11 б). Окрім цього, у

дифракційному спектрі відсутній оксид титану. Реалізація режиму R3

призводить до збільшення інтенсивності рефлексів фази TiN і зменшення фази
