110

3.1.2. Вплив парціального тиску азоту

В процесі азотування за атмосферного тиску азоту на поверхні технічно

чистого титану ВТ1-0 формується нітридний шар золотистого забарвлення

[316]. Згідно результатів рентгенівського фазового аналізу (рис. 3.6 а), він

містить фази δ-TiN та -Ti2N. Переважає фаза TiN, представлена рефлексами

(111), (200) і (220).

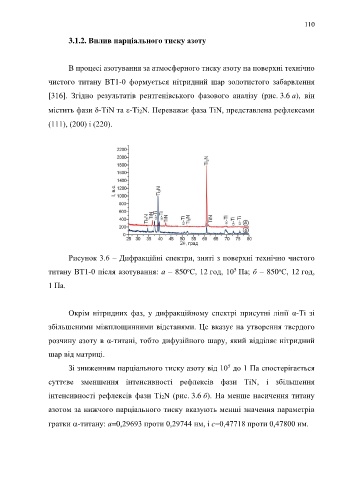

Рисунок 3.6 – Дифракційні спектри, зняті з поверхні технічно чистого
о
5
о
титану ВТ1-0 після азотування: а – 850 С, 12 год, 10 Па; б – 850 С, 12 год,
1 Па.

Окрім нітридних фаз, у дифракційному спектрі присутні лінії α-Ті зі

збільшеними міжплощинними відстанями. Це вказує на утворення твердого

розчину азоту в α-титані, тобто дифузійного шару, який відділяє нітридний

шар від матриці.

5
Зі зниженням парціального тиску азоту від 10 до 1 Па спостерігається
суттєве зменшення інтенсивності рефлексів фази TiN, і збільшення

інтенсивності рефлексів фази Ti2N (рис. 3.6 б). На менше насичення титану

азотом за нижчого парціального тиску вказують менші значення параметрів

гратки -титану: а=0,29693 проти 0,29744 нм, і с=0,47718 проти 0,47800 нм.
