Page 108 - Докторська дисертація_Ткачук
P. 108
108
ніж нітрид Ti2N. Таким чином, зі збільшенням температурно-часових
параметрів азотування спостерігається підвищення твердості поверхні титану.

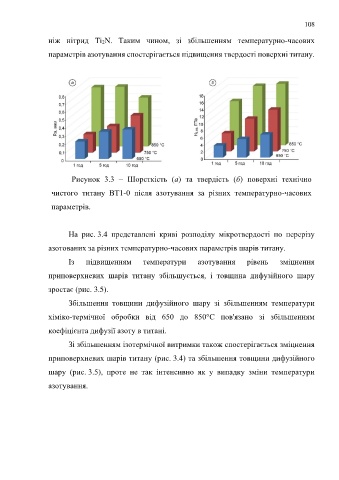

Рисунок 3.3 – Шорсткість (а) та твердість (б) поверхні технічно
чистого титану ВТ1-0 після азотування за різних температурно-часових
параметрів.
На рис. 3.4 представлені криві розподілу мікротвердості по перерізу
азотованих за різних температурно-часових параметрів шарів титану.
Із підвищенням температури азотування рівень зміцнення
приповерхневих шарів титану збільшується, і товщина дифузійного шару
зростає (рис. 3.5).
Збільшення товщини дифузійного шару зі збільшенням температури
хіміко-термічної обробки від 650 до 850°С пов'язано зі збільшенням
коефіцієнта дифузії азоту в титані.
Зі збільшенням ізотермічної витримки також спостерігається зміцнення
приповерхневих шарів титану (рис. 3.4) та збільшення товщини дифузійного
шару (рис. 3.5), проте не так інтенсивно як у випадку зміни температури
азотування.
