7) обчислювальний алгоритм, представлений в матричній формі,
формально однаковий для різних фізичних задач і для задач різної
розмірності, що зручно для комп'ютерного програмування.
Сьогодні МСЕ є потужним інструментом інженерного аналізу і
фізичних досліджень завдяки створенню пакетів комп'ютерних програм,
таких як ANSYS, MSC.NASTRAN, MSC.MARC, COSMOS, ABAQUS, які
не тільки реалізують обчислювальний процес МСЕ, але і мають зручний
інтерфейс для введення вихідних даних, контролю процесу обчислень і
обробки результатів розрахунку [80, 81].
Деформоване тіло (конструкція) розбивається на скінченні елементи
(рис. 1.15). Скінченні елементи можуть мати різну форму і різні розміри. В
результаті розбивки створюється сітка із меж елементів. Перетин цих меж
утворюють вузли. На межах і всередині елементів можуть бути створені
додаткові вузлові точки. Ансамбль з усіх скінченних елементів і вузлів є
основою кінцево-елементної моделі тіла, що деформується. Дискретна
модель повинна досить добре покривати область досліджуваного об'єкта.

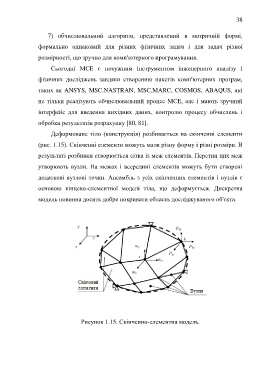

Рисунок 1.15. Скінченно-елементна модель.
