нетто-переріз зразка; W – висота зразка; а – довжина попередньо наведеної

b 0
тріщини;  = 2 + 0, 522 .
W

Далі будували R-криву як залежність значень J-інтегралу від приросту

тріщини a (рис. 2.11). При цьому обов’язковою умовою є наявність точок у

затемнених областях, за недотримання якої – експерименти продовжують до її

виконання. На побудовану R-криву накладають лінію затуплення тріщини, яку

розраховують за рівнянням J = (σ 0,2+σ В)·a. Перетин цієї лінії із R-кривою

визначає рівень J–інтеграла старту тріщини J Іc, а також J 0,2 як це передбачено

нормативним документом ASTM E 813 [164].

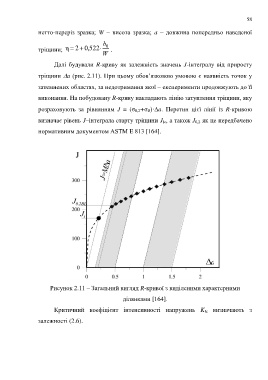

Рисунок 2.11 – Загальний вигляд R-кривої з виділеними характерними

ділянками [164].

Критичний коефіцієнт інтенсивності напружень K Ic визначають з

залежності (2.6).
