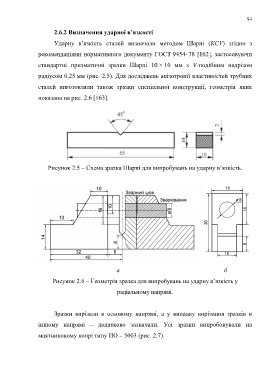

2.6.2 Визначення ударної в’язкості
Ударну в’язкість сталей визначали методом Шарпі (КCV) згідно з
рекомендаціями нормативного документу ГОСТ 9454–78 [162], застосовуючи
стандартні призматичні зразки Шарпі 10 × 10 мм з V-подібним надрізом
радіусом 0,25 мм (рис. 2.5). Для досліджень анізотропії властивостей трубних
сталей виготовляли також зразки спеціальної конструкції, геометрія яких
показана на рис. 2.6 [163].
Рисунок 2.5 – Схема зразка Шарпі для випробувань на ударну в’язкість.
а б
Рисунок 2.6 – Геометрія зразка для випробувань на ударну в’язкість у
радіальному напрямі.
Зразки вирізали в осьовому напрямі, а у випадку вирізання зразків в
іншому напрямі – додатково зазначали. Усі зразки випробовували на
маятниковому копрі типу ИО – 5003 (рис. 2.7).
