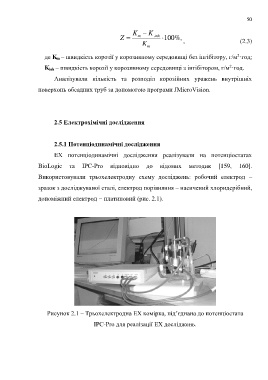

Page 50 - Dys

50

K − K
Z = m inh  100%,
K m , (2.3)

де K m – швидкість корозії у корозивному середовищі без інгібітору, г/м ·год;
2
K inh – швидкість корозії у корозивному середовищі з інгібітором, г/м ·год.
2
Аналізували кількість та розподіл корозійних уражень внутрішніх

поверхонь обсадних труб за допомогою програми JMicroVision.

2.5 Електрохімічні дослідження

2.5.1 Потенціодинамічні дослідження

ЕХ потенціодинамічні дослідження реалізували на потенціостатах

BioLogic та IPC-Pro відповідно до відомих методик [159, 160].

Використовували трьохелектродну схему досліджень: робочий електрод –

зразок з досліджуваної сталі, електрод порівняння – насичений хлоридсрібний,

допоміжний електрод – платиновий (рис. 2.1).

Рисунок 2.1 – Трьохелектродна ЕХ комірка, під’єднана до потенціостата

IPC-Pro для реалізації ЕХ досліджень.
