56

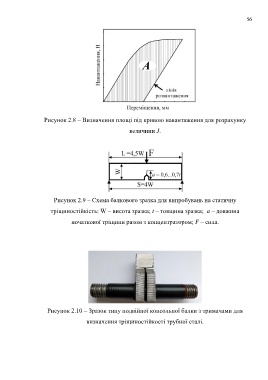

Рисунок 2.8 – Визначення площі під кривою навантаження для розрахунку

величини J.

Рисунок 2.9 – Схема балкового зразка для випробувань на статичну

тріщиностійкість: W – висота зразка; t – товщина зразка; a – довжина
початкової тріщини разом з концентратором; F – сила.

Рисунок 2.10 – Зразок типу подвійної консольної балки з тримачами для

визначення тріщиностійкості трубної сталі.
