Page 38 - Dys

38

залишковий аустеніт у бейнітній фазі та зерен цементиту у грубозернистій

ферит-перлітній структурі [99, 102, 103]. Вплив особливостей ферито-

перлітної мікроструктури на воднем ініційоване розтріскування трубної сталі

Х70 показано на рис. 1.6 [80], а розвиток дефекту – на рис. 1.7 [81].

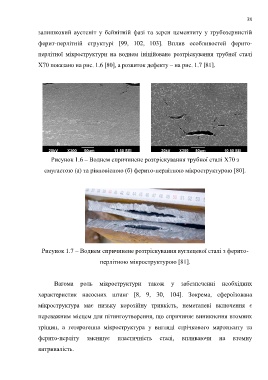

Рисунок 1.6 – Воднем спричинене розтріскування трубної сталі Х70 з

смугастою (а) та рівновісною (б) ферито-перлітною мікроструктурою [80].

Рисунок 1.7 – Воднем спричинене розтріскування вуглецевої сталі з ферито-

перлітною мікроструктурою [81].

Вагома роль мікроструктури також у забезпеченні необхідних
характеристик насосних штанг [8, 9, 30, 104]. Зокрема, сфероїзована

мікроструктура має низьку корозійну тривкість, неметалеві включення є

переважним місцем для пітингоутворення, що спричиняє виникнення втомних

тріщин, а гетерогенна мікроструктура у вигляді стрічкового мартенситу та

ферито-перліту зменшує пластичність сталі, впливаючи на втомну

витривалість.
