Page 35 - Dys

35

сталі без плівки (анод). Порушення суцільності плівок карбонатів може

відбуватися внаслідок механічних напружень, хімічного розчинення або дії

обох чинників. З підвищенням рН СО 2-вмісних середовищ інтенсифікується

локальна корозія сталі, а загальна сповільнюється через утворення карбонатів та

зниження їх розчинності, що сприяє утворенню захисних плівок [17, 24, 52, 59].

а б

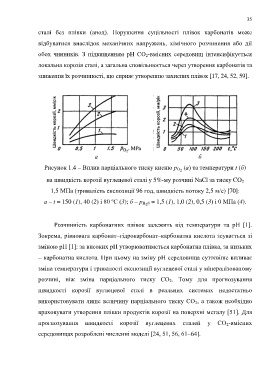

Рисунок 1.4 – Вплив парціального тиску кисню р О (а) та температури t (б)
2

на швидкість корозії вуглецевої сталі у 5%-му розчині NaCl за тиску CO 2

1,5 МПа (тривалість експозиції 96 год, швидкість потоку 2,5 м/с) [70]:

а – t = 150 (1), 40 (2) і 80 ºС (3); б – р H S = 1,5 (1), 1,0 (2), 0,5 (3) і 0 МПа (4).
2

Розчинність карбонатних плівок залежить від температури та рН [1].

Зокрема, рівновага карбонат–гідрокарбонат–карбонатна кислота зсувається зі

зміною рН [1]: за високих рН утворюватиметься карбонатна плівка, за низьких

– карбонатна кислота. При цьому на зміну рН середовища суттєвіше впливає

зміна температури і тривалості експозиції вуглецевої сталі у мінералізованому

розчині, ніж зміна парціального тиску СО 2. Тому для прогнозування

швидкості корозії вуглецевої сталі в реальних системах недостатньо

використовувати лише величину парціального тиску СО 2, а також необхідно

враховувати утворення плівки продуктів корозії на поверхні металу [51]. Для

прогнозування швидкості корозії вуглецевих сталей у СО 2-вмісних

середовищах розроблені численні моделі [24, 51, 56, 61–64].
