Page 97 - ЛІТЕРАТУРНИЙ ОГЛЯД

97

а

б в

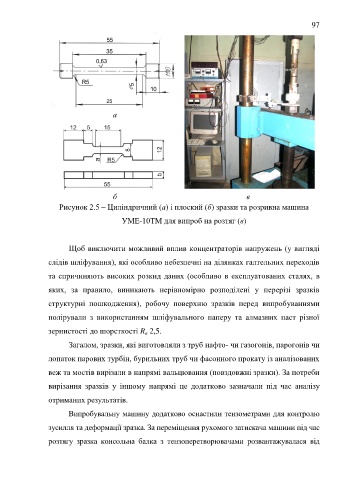

Рисунок 2.5 – Циліндричний (а) і плоский (б) зразки та розривна машина

УМЕ-10ТМ для випроб на розтяг (в)

Щоб виключити можливий вплив концентраторів напружень (у вигляді
слідів шліфування), які особливо небезпечні на ділянках галтельних переходів

та спричиняють високих розкид даних (особливо в експлуатованих сталях, в
яких, за правило, виникають нерівномірно розподілені у перерізі зразків

структурні пошкодження), робочу поверхню зразків перед випробуваннями
полірували з використанням шліфувального паперу та алмазних паст різної

зернистості до шорсткості R 2,5.
a
Загалом, зразки, які виготовляли з труб нафто- чи газогонів, парогонів чи

лопаток парових турбін, бурильних труб чи фасонного прокату із аналізованих

веж та мостів вирізали в напрямі вальцювання (повздовжні зразки). За потреби

вирізання зразків у іншому напрямі це додатково зазначали під час аналізу

отриманих результатів.

Випробувальну машину додатково оснастили тензометрами для контролю

зусилля та деформації зразка. За переміщення рухомого затискача машини під час

розтягу зразка консольна балка з тензоперетворювачами розвантажувалася від
