96

а

б в

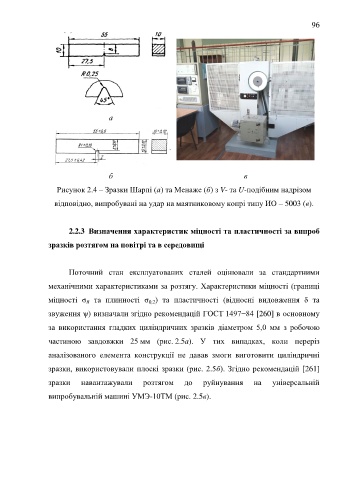

Рисунок 2.4 – Зразки Шарпі (а) та Менаже (б) з V- та U-подібним надрізом

відповідно, випробувані на удар на маятниковому копрі типу ИО – 5003 (в).

2.2.3 Визначення характеристик міцності та пластичності за випроб

зразків розтягом на повітрі та в середовищі

Поточний стан експлуатованих сталей оцінювали за стандартними

механічними характеристиками за розтягу. Характеристики міцності (границі

міцності σ та плинності σ ) та пластичності (відносні видовження δ та
В
0,2
звуження ψ) визначали згідно рекомендацій ГОСТ 1497−84 [260] в основному

за використання гладких циліндричних зразків діаметром 5,0 мм з робочою

частиною завдовжки 25 мм (рис. 2.5а). У тих випадках, коли переріз

аналізованого елемента конструкції не давав змоги виготовити циліндричні

зразки, використовували плоскі зразки (рис. 2.5б). Згідно рекомендацій [261]

зразки навантажували розтягом до руйнування на універсальній

випробувальній машині УМЭ-10ТМ (рис. 2.5в).
