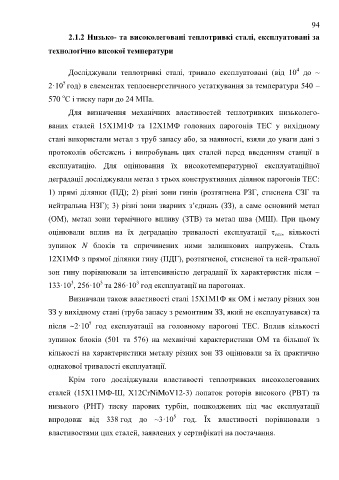

Page 94 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 94

94

                         2.1.2 Низько- та високолеговані теплотривкі сталі, експлуатовані за

                  технологічно високої температури


                                                                                                         4
                         Досліджували  теплотривкі  сталі,  тривало  експлуатовані  (від  10   до  ~
                       5
                  2·10 год) в елементах теплоенергетичного устаткування за температури 540 –
                       о
                  570  С і тиску пари до 24 МПа.

                         Для  визначення  механічних  властивостей  теплотривких  низьколего-
                  ваних  сталей  15Х1М1Ф  та  12Х1МФ  головних  парогонів  ТЕС  у  вихідному


                  стані використали метал з труб запасу або, за наявності, взяли до уваги дані з
                  протоколів  обстежень  і  випробувань  цих  сталей  перед  введенням  станції  в

                  експлуатацію.  Для  оцінювання  їх  високотемпературної  експлуатаційної

                  деградації досліджували метал з трьох конструктивних ділянок парогонів ТЕС:

                  1) прямі ділянки  (ПД); 2)  різні  зони гинів (розтягнена  РЗГ, стиснена  СЗГ  та

                  нейтральна НЗГ); 3) різні зони зварних з’єднань (ЗЗ), а саме основний метал

                  (ОМ),  метал  зони  термічного  впливу  (ЗТВ)  та  метал  шва  (МШ).  При  цьому

                  оцінювали  вплив  на  їх  деградацію  тривалості  експлуатації  τ ,  кількості
                                                                                                  екс
                  зупинок  N  блоків  та  спричинених  ними  залишкових  напружень.  Сталь

                  12Х1МФ з прямої ділянки гину (ПДГ), розтягненої, стисненої та ней-тральної

                  зон  гину  порівнювали  за  інтенсивністю  деградації  їх  характеристик  після  ~
                          3
                                                 3
                                    3
                  133·10 , 256·10  та 286·10  год експлуатації на парогонах.
                         Визначали також властивості сталі 15Х1М1Ф як ОМ і металу різних зон
                  ЗЗ у вихідному стані (труба запасу з ремонтним ЗЗ, який не експлуатувався) та

                                5
                  після  2·10   год  експлуатації  на  головному  парогоні  ТЕС.  Вплив  кількості
                  зупинок  блоків  (501  та  576)  на  механічні  характеристики  ОМ  та  більшої  їх

                  кількості на характеристики металу різних зон ЗЗ оцінювали за їх практично

                  однакової тривалості експлуатації.

                         Крім  того  досліджували  властивості  теплотривких  високолегованих

                  сталей  (15Х11МФ-Ш,  Х12CrNiMoV12-3)  лопаток  роторів  високого  (РВТ)  та

                  низького  (РНТ)  тиску  парових  турбін,  пошкоджених  під  час  експлуатації

                                                              5
                  впродовж  від  338 год  до  ~3·10   год.  Їх  властивості  порівнювали  з
                  властивостями цих сталей, заявлених у сертифікаті на постачання.
   89   90   91   92   93   94   95   96   97   98   99
