331

металографічно підтверджено суцільне розтріскування металу РЗГ і могло

спричинити їх злиття між собою (рис. 7.5 г).

a б

пори

в г

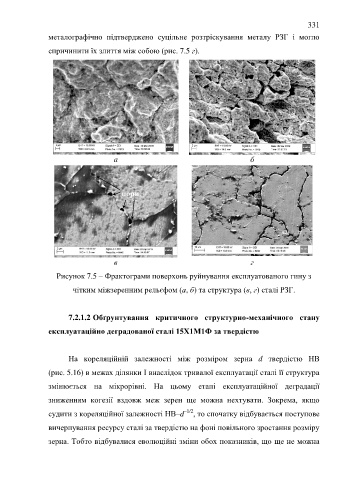

Рисунок 7.5 – Фрактограми поверхонь руйнування експлуатованого гину з
чітким міжзеренним рельєфом (а, б) та структура (в, г) сталі РЗГ.

7.2.1.2 Обґрунтування критичного структурно-механічного стану

експлуатаційно деградованої сталі 15Х1М1Ф за твердістю

На кореляційній залежності між розміром зерна d твердістю НВ

(рис. 5.16) в межах ділянки I внаслідок тривалої експлуатації сталі її структура

змінюється на мікрорівні. На цьому етапі експлуатаційної деградації

зниженням когезії вздовж меж зерен ще можна нехтувати. Зокрема, якщо

судити з кореляційної залежності HB–d –1/2 , то спочатку відбувається поступове

вичерпування ресурсу сталі за твердістю на фоні повільного зростання розміру

зерна. Тобто відбувалися еволюційні зміни обох показників, що ще не можна
