Page 315 - ЛІТЕРАТУРНИЙ ОГЛЯД

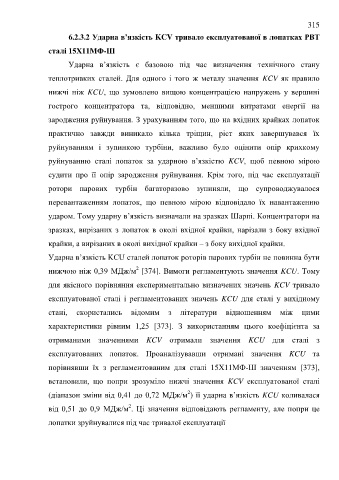

315

6.2.3.2 Ударна в’язкість KCV тривало експлуатованої в лопатках РВТ

сталі 15Х11МФ-Ш

Ударна в’язкість є базовою під час визначення технічного стану

теплотривких сталей. Для одного і того ж металу значення KCV як правило

нижчі ніж KCU, що зумовлено вищою концентрацією напружень у вершині

гострого концентратора та, відповідно, меншими витратами енергії на

зародження руйнування. З урахуванням того, що на вхідних крайках лопаток

практично завжди виникало кілька тріщин, ріст яких завершувався їх

руйнуванням і зупинкою турбіни, важливо було оцінити опір крихкому

руйнуванню сталі лопаток за ударною в’язкістю KCV, щоб певною мірою

судити про її опір зародження руйнування. Крім того, під час експлуатації

ротори парових турбін багаторазово зупиняли, що супроводжувалося

перевантаженням лопаток, що певною мірою відповідало їх навантаженню

ударом. Тому ударну в’язкість визначали на зразках Шарпі. Концентратори на

зразках, вирізаних з лопаток в околі вхідної крайки, нарізали з боку вхідної

крайки, а вирізаних в околі вихідної крайки – з боку вихідної крайки.

Ударна в’язкість KCU сталей лопаток роторів парових турбін не повинна бути

2
нижчою ніж 0,39 МДж/м [374]. Вимоги регламентують значення KCU. Тому

для якісного порівняння експериментально визначених значень KCV тривало
експлуатованої сталі і регламентованих значень KCU для сталі у вихідному

стані, скористались відомим з літератури відношенням між цими
характеристики рівним 1,25 [373]. З використанням цього коефіцієнта за

отриманими значеннями KCV отримали значення KCU для сталі з
експлуатованих лопаток. Проаналізувавши отримані значення KCU та

порівнявши їх з регламентованим для сталі 15Х11МФ-Ш значенням [373],

встановили, що попри зрозуміло нижчі значення KCV експлуатованої сталі
2
(діапазон зміни від 0,41 до 0,72 МДж/м ) її ударна в’язкість KCU коливалася
2
від 0,51 до 0,9 МДж/м . Ці значення відповідають регламенту, але попри це

лопатки зруйнувалися під час тривалої експлуатації
