Page 310 - ЛІТЕРАТУРНИЙ ОГЛЯД

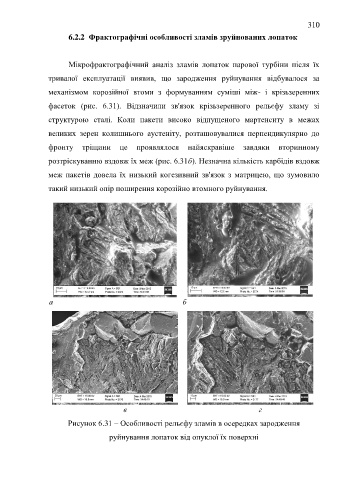

310

6.2.2 Фрактографічні особливості зламів зруйнованих лопаток

Мікрофрактографічний аналіз зламів лопаток парової турбіни після їх

тривалої експлуатації виявив, що зародження руйнування відбувалося за

механізмом корозійної втоми з формуванням суміші між- і крізьзеренних

фасеток (рис. 6.31). Відзначили зв'язок крізьзеренного рельєфу зламу зі

структурою сталі. Коли пакети високо відпущеного мартенситу в межах

великих зерен колишнього аустеніту, розташовувалися перпендикулярно до

фронту тріщини це проявлялося найяскравіше завдяки вторинному

розтріскуванню вздовж їх меж (рис. 6.31б). Незначна кількість карбідів вздовж

меж пакетів довела їх низький когезивний зв'язок з матрицею, що зумовило

такий низький опір поширення корозійно втомного руйнування.

а б

в г

Рисунок 6.31 – Особливості рельєфу зламів в осередках зародження

руйнування лопаток від опуклої їх поверхні
