Виявлені в околі крайки пера лопатки осередки зародження тріщин
однозначно довели, що навіть на етапі зародження її руйнування відбувалось
за між- і крізьзеренним механізмом корозійної втоми (рис. 6.31в, г).
В міру подальшого поширення руйнування роль меж зерен зростала, що
проявилося зростанням частки міжзеренного руйнування (рис. 6.32).
Крізьзеренне руйнування реалізовувалося в межах великих зерен, пакети
високовідпущеного мартенситу в яких не сприятливо орієнтовані стосовно
магістрального напряму росту корозійно втомної тріщини (рис. 6.32б).
а б
в г

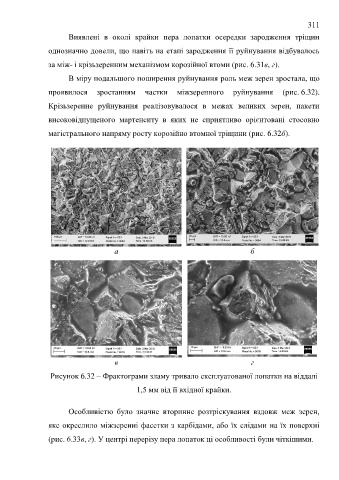

Рисунок 6.32 – Фрактограми зламу тривало експлуатованої лопатки на віддалі
1,5 мм від її вхідної крайки.
Особливістю було значне вторинне розтріскування вздовж меж зерен,
яке окреслило міжзеренні фасетки з карбідами, або їх слідами на їх поверхні
(рис. 6.33в, г). У центрі перерізу пера лопаток ці особливості були чіткішими.
