висновку, що внаслідок перевантаження лопаток (через наближення до

резонансної частоти власних коливань під час зупинок і пусків ротора),

відбувалося підростання тріщини по всій товщині пера лопатки внаслідок

малоциклової втоми (рис. 6.34в, г). Тоді як за усталеного режиму експлуатації

ротора тріщини підростали за механізмом корозійної втоми з появою

міжзеренних елементів руйнування. Так відбувалося до тих пір, поки довжина

тріщини стала достатньою, щоб розмах деформацій лопатки під час зупинки

ротора спричинив спонтанне її поширення за механізмом зсуву.

а б

в г

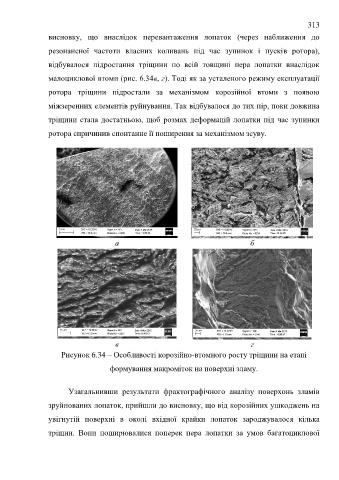

Рисунок 6.34 – Особливості корозійно-втомного росту тріщини на етапі

формування макроміток на поверхні зламу.

Узагальнивши результати фрактографічного аналізу поверхонь зламів

зруйнованих лопаток, прийшли до висновку, що від корозійних ушкоджень на

увігнутій поверхні в околі вхідної крайки лопаток зароджувалося кілька

тріщин. Вони поширювалися поперек пера лопатки за умов багатоциклової
