312

Подібні особливості спостерігали в околі увігнутої поверхні пера

лопатки (рис. 6.33). Попри більшу пошкодженість поверхні зламу потоком

пари підтвердили наявність на зламах і крізь- і міжзеренного руйнування, і

вторинного розтріскування вздовж меж зерен (рис. 6.33б), і карбідів вздовж

меж зерен та пакетів високовідпущеного мартенситу (рис. 6.33в, г).

а б

в г

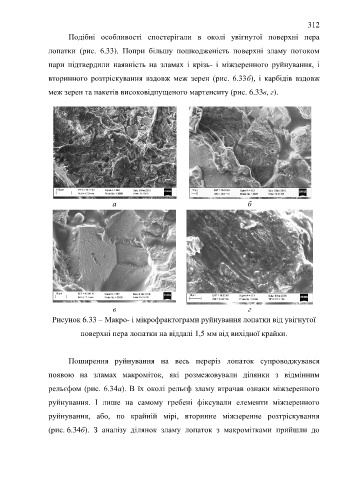

Рисунок 6.33 – Макро- і мікрофрактограми руйнування лопатки від увігнутої

поверхні пера лопатки на віддалі 1,5 мм від вихідної крайки.

Поширення руйнування на весь переріз лопаток супроводжувався

появою на зламах макроміток, які розмежовували ділянки з відмінним

рельєфом (рис. 6.34а). В їх околі рельєф зламу втрачав ознаки міжзеренного

руйнування. І лише на самому гребені фіксували елементи міжзеренного

руйнування, або, по крайній мірі, вторинне міжзеренне розтріскування

(рис. 6.34б). З аналізу ділянок зламу лопаток з макромітками прийшли до
