Page 318 - ЛІТЕРАТУРНИЙ ОГЛЯД

318

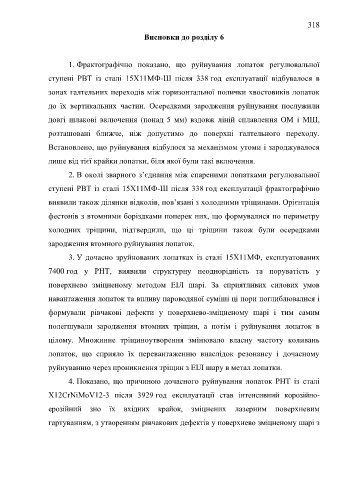

Висновки до розділу 6

1. Фрактографічно показано, що руйнування лопаток регулювальної

ступені РВТ із сталі 15Х11МФ-Ш після 338 год експлуатації відбувалося в

зонах галтельних переходів між горизонтальної полички хвостовиків лопаток

до їх вертикальних частин. Осередками зародження руйнування послужили

довгі шлакові включення (понад 5 мм) вздовж ліній сплавлення ОМ і МШ,

розташовані ближче, ніж допустимо до поверхні галтельного переходу.

Встановлено, що руйнування відбулося за механізмом утоми і зароджувалося

лише від тієї крайки лопатки, біля якої були такі включення.

2. В околі зварного з’єднання між спареними лопатками регулювальної

ступені РВТ із сталі 15Х11МФ-Ш після 338 год експлуатації фрактографічно

виявили також ділянки відколів, пов’язані з холодними тріщинами. Орієнтація

фестонів з втомними боріздками поперек них, що формувалися по периметру

холодних тріщини, підтвердили, що ці тріщини також були осередками

зародження втомного руйнування лопаток.

3. У дочасно зруйнованих лопатках із сталі 15Х11МФ, експлуатованих

7400 год у РНТ, виявили структурну неоднорідність та поруватість у

поверхнево зміцненому методом ЕІЛ шарі. За сприятливих силових умов
навантаження лопаток та впливу пароводяної суміші ці пори поглиблювалися і

формували рівчакові дефекти у поверхнево-зміцненому шарі і тим самим
полегшували зародження втомних тріщин, а потім і руйнування лопаток в

цілому. Множинне тріщиноутворення змінювало власну частоту коливань
лопаток, що сприяло їх перевантаженню внаслідок резонансу і дочасному

руйнуванню через проникнення тріщин з ЕІЛ шару в метал лопатки.

4. Показано, що причиною дочасного руйнування лопаток РНТ із сталі

Х12CrNiMoV12-3 після 3929 год експлуатації став інтенсивний корозійно-

ерозійний зно їх вхідних крайок, зміцнених лазерним поверхневим

гартуванням, з утворенням рівчакових дефектів у поверхнево зміцненому шарі з
