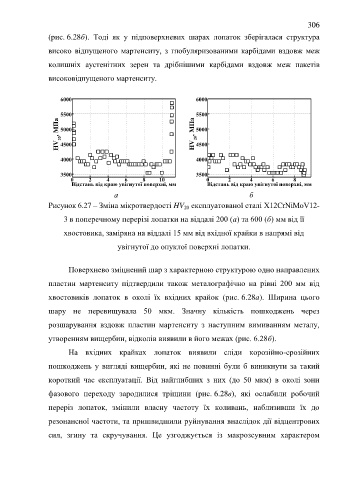

                  (рис. 6.28б).  Тоді  як  у  підповерхневих  шарах  лопаток  зберігалася  структура

                  високо  відпущеного  мартенситу,  з  глобуляризованими  карбідами  вздовж  меж

                  колишніх  аустенітних  зерен  та  дрібнішими  карбідами  вздовж  меж  пакетів

                  високовідпущеного мартенситу.


                      6000                                            6000

                      5500                                            5500
                     HV 20 , МПа  5000                               HV 20 , МПа  5000



                      4500
                                                                      4500
                      4000                                            4000


                      3500                                            3500
                          0     2      4     6     8     10               0      2       4      6       8
                          Відстань від краю увігнутої поверхні, мм        Відстань від краю увігнутої поверхні, мм

                                         а                                               б
                  Рисунок 6.27 – Зміна мікротвердості HV  експлуатованої сталі Х12CrNiMoV12-
                                                                  20
                       3 в поперечному перерізі лопатки на віддалі 200 (а) та 600 (б) мм від її

                       хвостовика, заміряна на віддалі 15 мм від вхідної крайки в напрямі від

                                          увігнутої до опуклої поверхні лопатки.


                         Поверхнево зміцнений шар з характерною структурою одно направлених

                  пластин  мартенситу  підтвердили  також  металографічно  на  рівні  200  мм  від

                  хвостовиків  лопаток  в  околі  їх  вхідних  крайок  (рис. 6.28а).  Ширина  цього

                  шару  не  перевищувала  50  мкм.  Значну  кількість  пошкоджень  через

                  розшарування  вздовж  пластин  мартенситу  з  наступним  вимиванням  металу,

                  утворенням вищербин, відколів виявили в його межах (рис. 6.28б).

                         На  вхідних  крайках  лопаток  виявили  сліди  корозійно-ерозійних

                  пошкоджень  у  вигляді  вищербин,  які не  повинні  були  б  виникнути  за такий

                  короткий  час  експлуатації.  Від  найглибших  з  них  (до  50  мкм)  в  околі  зони

                  фазового  переходу  зародилися  тріщини  (рис. 6.28в),  які  ослабили  робочий

                  переріз  лопаток,  змінили  власну  частоту  їх  коливань,  наблизивши  їх  до

                  резонансної частоти, та пришвидшили руйнування внаслідок дії відцентрових

                  сил,  згину  та  скручування.  Це  узгоджується  із  макрозсувним  характером
