Page 303 - ЛІТЕРАТУРНИЙ ОГЛЯД

303

Фасетки міжзеренного руйнування перемежовувалися ділянками

крізьзеренного руйнування (рис. 6.25б, г). Але з урахуванням того, що їх

рельєф відтворював морфологію пакетної будови кристалів високо

відпущеного мартенситу всередині колишніх аустенітних зерен їх вважали

також міжзеренними, але не вздовж меж зерен колишнього аустеніту, а вздовж

міжфазних меж між складовими, що спадкували морфологію пакетів

мартенситу в сталі. Подібний механізм корозійного руйнування вздовж меж

пакетів високовідпущеного мартенситу вперше виявили на корпусній сталі

атомних реакторів [371, 372].

В міру поширення руйнування від вхідної до вихідної крайки лопаток на

зламах все частіше з’являлися елементи в’язкого руйнування у вигляді

паралельних гребенів витягування, які розмежували ділянки корозійно-

втомного руйнування, розташовані на різних рівнях через відхилення

магістрального напрямку росту тріщини від нормальної орієнтації (рис. 6.26).

Це пояснили зростанням ролі згинального моменту в міру збільшення

довжини тріщини. Але міжзеренне руйнування продовжувало проявлятися і за

високої швидкості росту тріщини перед остаточним доламом лопатки.

а б

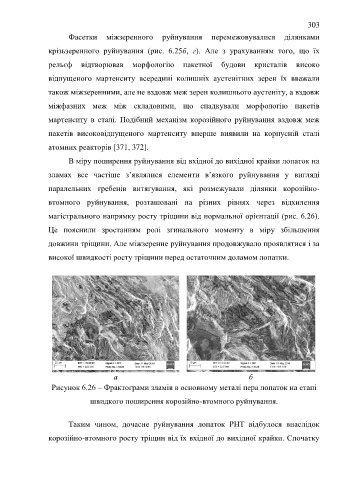

Рисунок 6.26 – Фрактограми зламів в основному металі пера лопаток на етапі

швидкого поширення корозійно-втомного руйнування.

Таким чином, дочасне руйнування лопаток РНТ відбулося внаслідок

корозійно-втомного росту тріщин від їх вхідної до вихідної крайки. Спочатку
