6.1.2.7 Фрактографічне дослідження зламів зруйнованих лопаток
З аналізу морфології тріщин від вхідної крайки лопатки (рис. 6.22)
встановили, що руйнування розпочиналося в площині нормального відриву і
поширювалося вглиб перерізу лопатки на глибину до 7 мм. Морфологія
тріщин від вхідної крайки лопаток засвідчила поетапний їх ріст (рис. 6.22).

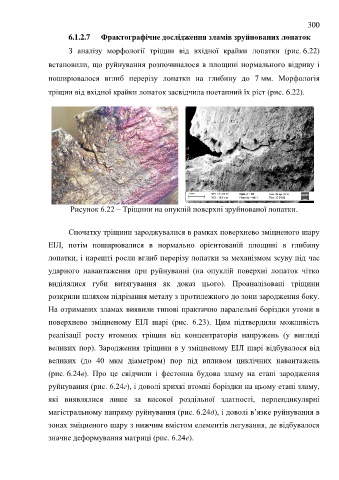

Рисунок 6.22 – Тріщини на опуклій поверхні зруйнованої лопатки.
Спочатку тріщини зароджувалися в рамках поверхнево зміцненого шару
ЕІЛ, потім поширювалися в нормально орієнтованій площині в глибину
лопатки, і нарешті росли вглиб перерізу лопатки за механізмом зсуву під час
ударного навантаження при руйнуванні (на опуклій поверхні лопаток чітко
виділялися губи витягування як доказ цього). Проаналізовані тріщини
розкрили шляхом підрізання металу з протилежного до зони зародження боку.
На отриманих зламах виявили типові практично паралельні боріздки утоми в
поверхнево зміцненому ЕІЛ шарі (рис. 6.23). Цим підтвердили можливість
реалізації росту втомних тріщин від концентраторів напружень (у вигляді
великих пор). Зародження тріщини в у зміцненому ЕІЛ шарі відбувалося від
великих (до 40 мкм діаметром) пор під впливом циклічних навантажень
(рис. 6.24в). Про це свідчили і фестонна будова зламу на етапі зародження
руйнування (рис. 6.24г), і доволі крихкі втомні боріздки на цьому етапі зламу,
які виявлялися лише за високої роздільної здатності, перпендикулярні
магістральному напряму руйнування (рис. 6.24д), і доволі в’язке руйнування в
зонах зміцненого шару з нижчим вмістом елементів легування, де відбувалося
значне деформування матриці (рис. 6.24е).
