296

РНТ, змінювалася в діапазоні (277…286) НВ за середнього значення 283 НВ і

(269…277) НВ за середнього 272 НВ відповідно. Крім того, твердість заміряли

вздовж осьової лінії на увігнутій і опуклій поверхнях пера лопаток, у

прихвостовиковій їх частині і на поверхні самого хвостовика. Встановили, що

твердість на увігнутій поверхні лопаток змінювалася в діапазоні (255…270) НВ

і її середнє значення становило 264 НВ, на випуклій – (241…275) НВ за

середнього 260 НВ, а на хвостовиковій частині – (245…272) НВ за середнього

260 НВ. На основі цього констатували, що твердість сталі 15Х11МФ-Ш

практично не змінювалася по довжині лопатки. Отже термічне оброблення

лопаток (гартування з високим відпуском) забезпечило однорідність їх

властивостей і по довжині, і в перерізі лопаток.

Мікротвердість НV лопаток заміряли на шліфах, виготовлених у
20
поперечних перерізах пера лопаток. У поверхнево зміцненому за технологією

ЕІЛ шарі однієї з лопаток в околі її вхідної крайки мікротвердість досягла

мінімального значення 5,34 ГПа, а у прилеглому до нього легованому шарі

основного металу пера лопатки її значення знизилося до 4,09 ГПа. Тоді як для

основного металу значення НV становило 2,69 ГПа (рис. 6.19).
20

12
лопатка №56
1
лопатка № 91
10
HV 20 , ГПа 8

6

4

2

0
0 100 200 300 400 500
відстань від вхідної крайки, мкм

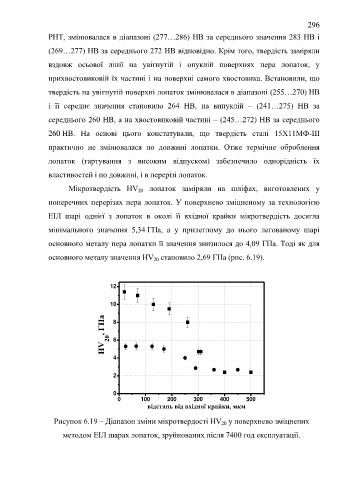

Рисунок 6.19 – Діапазон зміни мікротвердості НV у поверхнево зміцнених
20
методом ЕІЛ шарах лопаток, зруйнованих після 7400 год експлуатації.
