Page 292 - ЛІТЕРАТУРНИЙ ОГЛЯД

292

Елемент Масовий % Атомний% Елемент Масовий % Атомний%
O K 2.02 8.34 C K 6.85 36.08
Ti K 2.13 2.94 Ti K 0.55 0.73
V K 0.49 0.63 Cr K 4.47 5.44
Cr K 9.93 12.60 Fe K 32.43 36.73
Fe K 54.47 64.38 Co K 2.56 2.75
W M 30.96 11.11 W M 53.14 18.28
Разом 100.00 Разом 100.00

а б

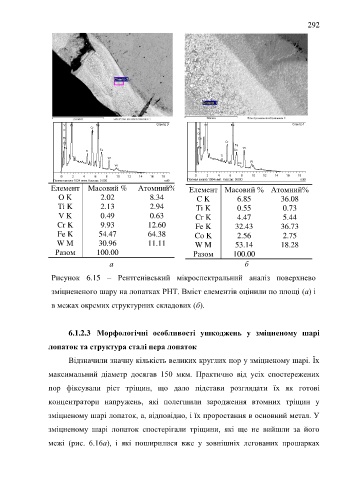

Рисунок 6.15 – Рентгенівський мікроспектральний аналіз поверхнево

зміцнененого шару на лопатках РНТ. Вміст елементів оцінили по площі (а) і

в межах окремих структурних складових (б).

6.1.2.3 Морфологічні особливості ушкоджень у зміцненому шарі

лопаток та структура сталі пера лопаток

Відзначили значну кількість великих круглих пор у зміцненому шарі. Їх

максимальний діаметр досягав 150 мкм. Практично від усіх спостережених

пор фіксували ріст тріщин, що дало підстави розглядати їх як готові

концентратори напружень, які полегшили зародження втомних тріщин у

зміцненому шарі лопаток, а, відповідно, і їх проростання в основний метал. У

зміцненому шарі лопаток спостерігали тріщини, які ще не вийшли за його

межі (рис. 6.16а), і які поширилися вже у зовнішніх легованих прошарках
