Page 295 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 295
295
хрому). Зрозуміло, що виділення карбідів вздовж меж зерен та пакетів кристалів
високо відпущеного мартенситу знижує вміст хрому в навколишній матриці.
Крім того, в поперечному перерізі лопаток виявили істотну кількість
неметалевих включень завбільшки 2…7 мкм, навколо яких сформувалися
порожнини, що також є небажаним структурним чинником впливу на
роботоздатність цих елементів. Але загалом, структура сталі 15Х11МФ-Ш
відповідала вимогам і її аналіз не дає підстав говорити про відхилення режиму
термічного оброблення лопаток від регламентованого.
а б
в г

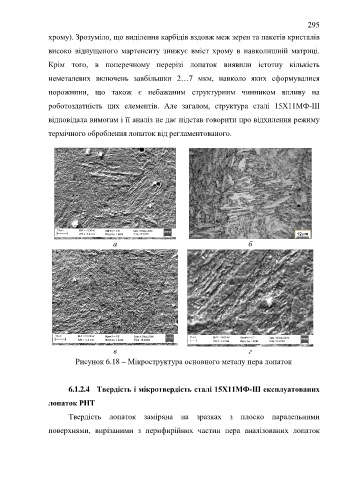

Рисунок 6.18 – Мікроструктура основного металу пера лопаток
6.1.2.4 Твердість і мікротвердість сталі 15Х11МФ-Ш експлуатованих
лопаток РНТ
Твердість лопаток заміряна на зразках з плоско паралельними
поверхнями, вирізаними з перифирійних частин пера аналізованих лопаток
