293

основного металу лопаток (рис. 6.16б). Ці тріщини зафіксували на поперечних

шліфах пера лопаток.

а б

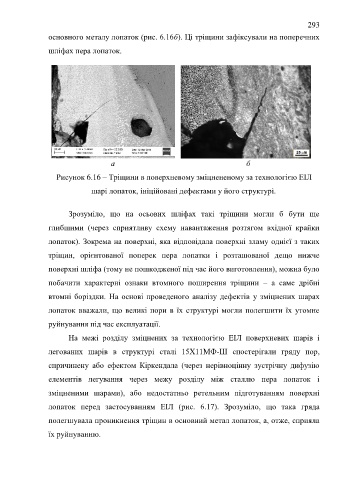

Рисунок 6.16 – Тріщини в поверхневому зміцнененому за технологією ЕІЛ

шарі лопаток, ініційовані дефектами у його структурі.

Зрозуміло, що на осьових шліфах такі тріщини могли б бути ще

глибшими (через сприятливу схему навантаження розтягом вхідної крайки

лопаток). Зокрема на поверхні, яка відповідала поверхні зламу однієї з таких

тріщин, орієнтованої поперек пера лопатки і розташованої дещо нижче

поверхні шліфа (тому не пошкодженої під час його виготовлення), можна було

побачити характерні ознаки втомного поширення тріщини – а саме дрібні

втомні боріздки. На основі проведеного аналізу дефектів у зміцнених шарах

лопаток вважали, що великі пори в їх структурі могли полегшити їх утомне

руйнування під час експлуатації.

На межі розділу зміцнених за технологією ЕІЛ поверхневих шарів і

легованих шарів в структурі сталі 15Х11МФ-Ш спостерігали гряду пор,

спричинену або ефектом Кіркендала (через нерівноцінну зустрічну дифузію

елементів легування через межу розділу між сталлю пера лопаток і

зміцненими шарами), або недостатньо ретельним підготуванням поверхні

лопаток перед застосуванням ЕІЛ (рис. 6.17). Зрозуміло, що така гряда

полегшувала проникнення тріщин в основний метал лопаток, а, отже, сприяла

їх руйнуванню.
