Page 294 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 294
294
а б

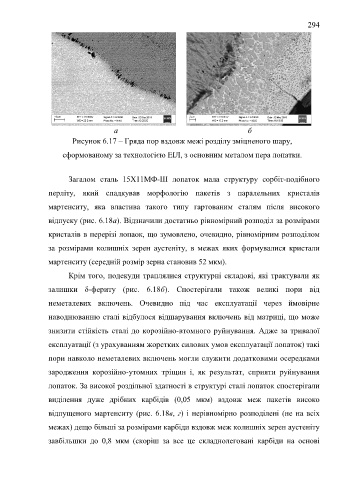

Рисунок 6.17 – Гряда пор вздовж межі розділу зміцненого шару,
сформованому за технологією ЕІЛ, з основним металом пера лопатки.
Загалом сталь 15Х11МФ-Ш лопаток мала структуру сорбіт-подібного
перліту, який спадкував морфологію пакетів з паралельних кристалів
мартенситу, яка властива такого типу гартованим сталям після високого
відпуску (рис. 6.18а). Відзначили достатньо рівномірний розподіл за розмірами
кристалів в перерізі лопаок, що зумовлено, очевидно, рівномірним розподілом
за розмірами колишніх зерен аустеніту, в межах яких формувалися кристали
мартенситу (середній розмір зерна становив 52 мкм).
Крім того, подекуди траплялися структурні складові, які трактували як
залишки δ-фериту (рис. 6.18б). Спостерігали також великі пори від
неметалевих включень. Очевидно під час експлуатації через ймовірне
наводнюванню сталі відбулося відшарування включень від матриці, що може
знизити стійкість сталі до корозійно-втомного руйнування. Адже за тривалої
експлуатації (з урахуванням жорстких силових умов експлуатації лопаток) такі
пори навколо неметалевих включень могли служити додатковими осередками
зародження корозійно-утомних тріщин і, як результат, сприяти руйнування
лопаток. За високої роздільної здатності в структурі сталі лопаток спостерігали
виділення дуже дрібних карбідів (0,05 мкм) вздовж меж пакетів високо
відпущеного мартенситу (рис. 6.18в, г) і нерівномірно розподілені (не на всіх
межах) дещо більші за розмірами карбіди вздовж меж колишніх зерен аустеніту
завбільшки до 0,8 мкм (скоріш за все це складнолеговані карбіди на основі
