                         Макрозлами гладких зразків після випроб на розтяг мали типову будову

                  з  яскраво  вираженою  волоконною  центральною  зоною  зародження

                  руйнування,  найширшою  зоною  зіркоподібного  зламу  з  радіально

                  розташованими  гребенями  і  тріщинами  в  їх  підніжжі  та  вузькою  і

                  преривистою  конусною  зоною  (рис.  6.21а).  За  вищої  роздільної  здатності  в

                  центральній  зоні  зламів  спостерігали  в’язке  руйнування  з  великими  ямками

                  навколо  неметалевих  включень  (рис. 6.20б  та  рис. 6.21а).  Ямковий  рельєф  з

                  дуже  дрібних  ямок,  утворених  навколо  дрібних  карбідів,  практично

                  паралельними  рядами  розташовувався  в  межах  колишніх  аустенітних  зерен,

                  що свідчить про його морфологічний зв'язок зі структурою високовідпущеного

                  мартенситу.























                                         а                                              б

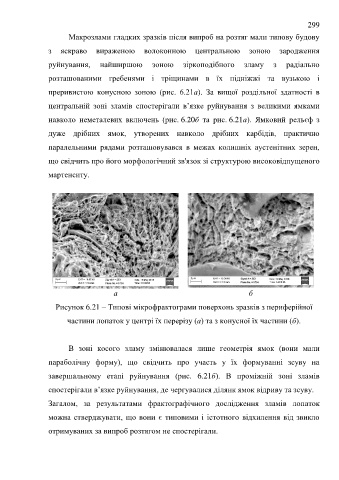

                     Рисунок 6.21 – Типові мікрофрактограми поверхонь зразків з периферійної

                         частини лопаток у центрі їх перерізу (а) та з конусної їх частини (б).



                         В  зоні  косого  зламу  змінювалася  лише  геометрія  ямок  (вони  мали

                  параболічну  форму),  що  свідчить  про  участь  у  їх  формуванні  зсуву  на

                  завершальному  етапі  руйнування  (рис.  6.21б).  В  проміжній  зоні  зламів

                  спостерігали в’язке руйнування, де чергувалися ділянк ямок відриву та зсуву.


                  Загалом,  за  результатами  фрактографічного  дослідження  зламів  лопаток
                  можна стверджувати, що вони є типовими і істотного відхилення від звикло


                  отримуваних за випроб розтягом не спостерігали.
