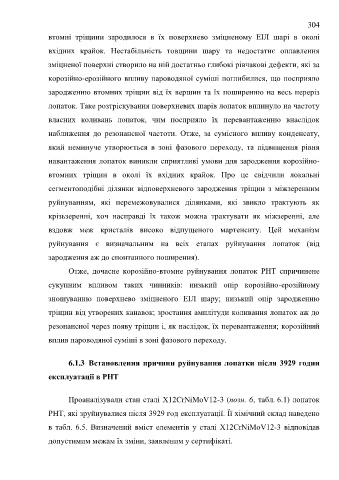

Page 304 - ЛІТЕРАТУРНИЙ ОГЛЯД

304

втомні тріщини зародилося в їх поверхнево зміцненому ЕІЛ шарі в околі

вхідних крайок. Нестабільність товщини шару та недостатнє оплавлення

зміцненої поверхні створило на ній достатньо глибокі рівчакові дефекти, які за

корозійно-ерозійного впливу пароводяної суміші поглибилися, що посприяло

зародженню втомних тріщин від їх вершин та їх поширенню на весь переріз

лопаток. Таке розтріскування поверхневих шарів лопаток вплинуло на частоту

власних коливань лопаток, чим посприяло їх перевантаженню внаслідок

наближення до резонансної частоти. Отже, за сумісного впливу конденсату,

який неминуче утворюється в зоні фазового переходу, та підвищення рівня

навантаження лопаток виникли сприятливі умови для зародження корозійно-

втомних тріщин в околі їх вхідних крайок. Про це свідчили локальні

сегментоподібні ділянки відповерхневого зародження тріщин з міжзеренним

руйнуванням, які перемежовувалися ділянками, які звикло трактують як

крізьзеренні, хоч насправді їх також можна трактувати як міжзеренні, але

вздовж меж кристалів високо відпущеного мартенситу. Цей механізм

руйнування є визначальним на всіх етапах руйнування лопаток (від

зародження аж до спонтанного поширення).

Отже, дочасне корозійно-втомне руйнування лопаток РНТ спричинене

сукупним впливом таких чинників: низький опір корозійно-ерозійному
зношуванню поверхнево зміцненого ЕІЛ шару; низький опір зародженню

тріщин від утворених канавок; зростання амплітуди коливання лопаток аж до
резонансної через появу тріщин і, як наслідок, їх перевантаження; корозійний

вплив пароводяної суміші в зоні фазового переходу.

6.1.3 Встановлення причини руйнування лопатки після 3929 годин

експлуатації в РНТ

Проаналізували стан сталі Х12CrNiMoV12-3 (позн. 6, табл. 6.1) лопаток

РНТ, які зруйнувалися після 3929 год експлуатації. Її хімічний склад наведено

в табл. 6.5. Визначений вміст елементів у сталі Х12CrNiMoV12-3 відповідав

допустимим межам їх зміни, заявленим у сертифікаті.
