Page 298 - ЛІТЕРАТУРНИЙ ОГЛЯД

298

6.1.2.6 Властивості сталі лопаток РНТ за випроб на розтяг

Механічні характеристики міцності і пластичності сталі 15Х11МФ-Ш

визначали за кімнатної температури після розтягу гладких циліндричних

зразків. Зразки виготовляли з периферійної і прихвостовикової частин пера

лопаток та їх хвостовиків. Відзначили, що границя міцності σ сталі
В
змінювалася в діапазоні від 801 до 815 МПа, а границя плинності σ – від 690
0,2
до 710 МПа. Ці значення не виходять за межі вимог для сталі 15Х11МФ-Ш,

регламентованих чинними документами (ГОСТ 18968-73, ОСТ 108.020.03-82

та СО 153-34.17.462-2003). Так для категорії міцності КМ 70 (після гартування

о
о
сталі від 1050 С з наступним відпуском за 680 С) мають бути досягнуті
значення σ ≥ 784 МПа, а σ = (666…813) МПа. Відносне видовження δ сталі з
0,2
в
пера лопатки становило 14,8 %, а відносне звуження ψ – 64,5% на різних

рівнях по довжині периферійної частини лопаток (за регламентованих для неї

мінімальних значень δ = 13 %, а ψ = 40 %). Отже, попри відповідність

характеристик пластичності сталі вимогам регламенту лопатки зруйнувалися.

6.1.2.6.1 Фрактографічні особливості руйнування зразків за розтягу
Осередком зародження руйнування зразків з периферійної частини пера

лопаток стали великі (до ~3 мкм) неметалеві включення в центрі їх перерізу
(рис. 6.21). Це доводить їх негативний вплив на роботоздатність лопаток.

а б

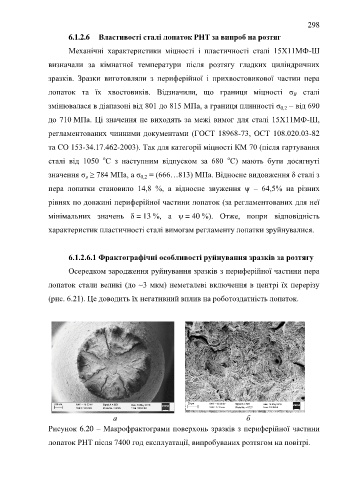

Рисунок 6.20 – Макрофрактограми поверхонь зразків з периферійної частини

лопаток РНТ після 7400 год експлуатації, випробуваних розтягом на повітрі.
