Page 155 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 155
155

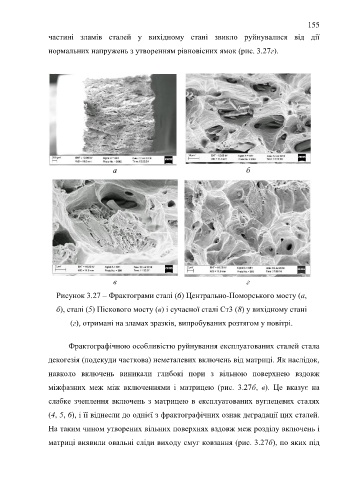

частині зламів сталей у вихідному стані звикло руйнувалися від дії
нормальних напружень з утворенням рівновісних ямок (рис. 3.27г).
а б
в г
Рисунок 3.27 – Фрактограми сталі (6) Центрально-Поморського мосту (a,
б), сталі (5) Піскового мосту (в) і сучасної сталі Ст3 (8) у вихідному стані
(г), отримані на зламах зразків, випробуваних розтягом у повітрі.
Фрактографічною особливістю руйнування експлуатованих сталей стала
декогезія (подекуди часткова) неметалевих включень від матриці. Як наслідок,
навколо включень виникали глибокі пори з вільною поверхнею вздовж
міжфазних меж між включеннями і матрицею (рис. 3.27б, в). Це вказує на
слабке зчеплення включень з матрицею в експлуатованих вуглецевих сталях
(4, 5, 6), і її віднесли до однієї з фрактографічних ознак деградації цих сталей.
На таким чином утворених вільних поверхнях вздовж меж розділу включень і
матриці виявили овальні сліди виходу смуг ковзання (рис. 3.27б), по яких під
