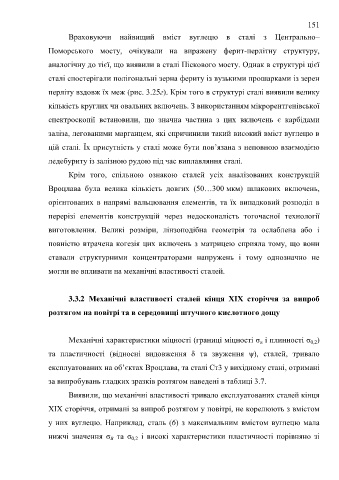

Page 151 - ЛІТЕРАТУРНИЙ ОГЛЯД

151

Враховуючи найвищий вміст вуглецю в сталі з Центрально–

Поморського мосту, очікували на виражену ферит-перлітну структуру,

аналогічну до тієї, що виявили в сталі Піскового мосту. Однак в структурі цієї

сталі спостерігали полігональні зерна фериту із вузькими прошарками із зерен

перліту вздовж їх меж (рис. 3.25г). Крім того в структурі сталі виявили велику

кількість круглих чи овальних включень. З використанням мікрорентгенівської

спектроскопії встановили, що значна частина з цих включень є карбідами

заліза, легованими марганцем, які спричинили такий високий вміст вуглецю в

цій сталі. Їх присутність у сталі може бути пов’язана з неповною взаємодією

ледебуриту із залізною рудою під час виплавляння сталі.

Крім того, спільною ознакою сталей усіх аналізованих конструкцій

Вроцлава була велика кількість довгих (50…300 мкм) шлакових включень,

орієнтованих в напрямі вальцювання елементів, та їх випадковий розподіл в

перерізі елементів конструкцій через недосконалість тогочасної технології

виготовлення. Великі розміри, лінзоподібна геометрія та ослаблена або і

повністю втрачена когезія цих включень з матрицею сприяла тому, що вони

ставали структурними концентраторами напружень і тому однозначно не

могли не впливати на механічні властивості сталей.

3.3.2 Механічні властивості сталей кінця ХІХ сторіччя за випроб

розтягом на повітрі та в середовищі штучного кислотного дощу

Механічні характеристики міцності (границі міцності σ і плинності σ )
0,2
в
та пластичності (відносні видовження δ та звуження ψ), сталей, тривало

експлуатованих на об’єктах Вроцлава, та сталі Ст3 у вихідному стані, отримані

за випробувань гладких зразків розтягом наведені в таблиці 3.7.

Виявили, що механічні властивості тривало експлуатованих сталей кінця

ХІХ сторіччя, отримані за випроб розтягом у повітрі, не корелюють з вмістом

у них вуглецю. Наприклад, сталь (6) з максимальним вмістом вуглецю мала

нижчі значення σ та σ і високі характеристики пластичності порівняно зі
В
0,2
