Page 147 - ЛІТЕРАТУРНИЙ ОГЛЯД

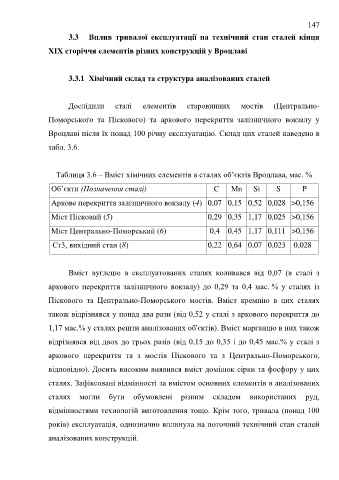

147

3.3 Вплив тривалої експлуатації на технічний стан сталей кінця

ХІХ сторіччя елементів різних конструкцій у Вроцлаві

3.3.1 Хімічний склад та структура аналізованих сталей

Дослідили сталі елементів старовинних мостів (Центрально-

Поморського та Піскового) та аркового перекриття залізничного вокзалу у

Вроцлаві після їх понад 100 річну експлуатацію. Склад цих сталей наведено в

табл. 3.6.

Таблиця 3.6 – Вміст хімічних елементів в сталях об’єктів Вроцлава, мас. %

Об’єкти (Позначення сталі) C Mn Si S P

Аркове перекриття залізничного вокзалу (4) 0,07 0,15 0,52 0,028 >0,156
Міст Пісковий (5) 0,29 0,35 1,17 0,025 >0,156

Міст Центрально-Поморський (6) 0,4 0,45 1,17 0,111 >0,156

Ст3, вихідний стан (8) 0,22 0,64 0,07 0,023 0,028

Вміст вуглецю в експлуатованих сталях коливався від 0,07 (в сталі з

аркового перекриття залізничного вокзалу) до 0,29 та 0,4 мас. % у сталях із

Піскового та Центрально-Поморського мостів. Вміст кремнію в цих сталях

також відрізнявся у понад два рази (від 0,52 у сталі з аркового перекриття до

1,17 мас.% у сталях решти аналізованих об'єктів). Вміст марганцю в них також

відрізнявся від двох до трьох разів (від 0,15 до 0,35 і до 0,45 мас.% у сталі з

аркового перекриття та з мостів Піскового та з Центрально-Поморського,

відповідно). Досить високим виявився вміст домішок сірки та фосфору у цих

сталях. Зафіксовані відмінності за вмістом основних елементів в аналізованих

сталях могли бути обумовлені різним складом використаних руд,

відмінностями технологій виготовлення тощо. Крім того, тривала (понад 100

років) експлуатація, однозначно вплинула на поточний технічний стан сталей

аналізованих конструкцій.
