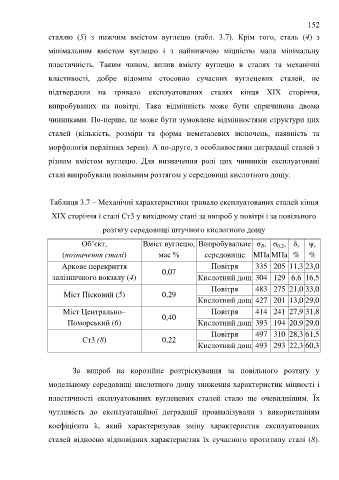

Page 152 - ЛІТЕРАТУРНИЙ ОГЛЯД

152

сталлю (5) з нижчим вмістом вуглецю (табл. 3.7). Крім того, сталь (4) з

мінімальним вмістом вуглецю і з найнижчою міцністю мала мінімальну

пластичність. Таким чином, вплив вмісту вуглецю в сталях та механічні

властивості, добре відомим стосовно сучасних вуглецевих сталей, не

підтвердили на тривало експлуатованих сталях кінця ХІХ сторіччя,

випробуваних на повітрі. Така відмінність може бути спричинена двома

чинниками. По-перше, це може бути зумовлене відмінностями структури цих

сталей (кількість, розміри та форма неметалевих включень, наявність та

морфологія перлітних зерен). А по-друге, з особливостями деградації сталей з

різним вмістом вуглецю. Для визначення ролі цих чинників експлуатовані

сталі випробували повільним розтягом у середовищі кислотного дощу.

Таблиця 3.7 – Механічні характеристики тривало експлуатованих сталей кінця

ХІХ сторіччя і сталі Ст3 у вихідному стані за випроб у повітрі і за повільного

розтягу середовищі штучного кислотного дощу

Об’єкт, Вміст вуглецю, Випробувальне σ , σ , δ, ψ,
В
0,2
(позначення сталі) мас % середовище MПa MПa % %

Аркове перекриття Повітря 335 205 11,3 23,0

залізничного вокзалу (4) 0,07 Кислотний дощ 304 129 6,6 16,5
Повітря 483 275 21,0 33,0
Міст Пісковий (5) 0,29
Кислотний дощ 427 201 13,0 29,0
Міст Центрально– 0,40 Повітря 414 241 27,9 31,8

Поморський (6) Кислотний дощ 393 194 20,9 29,0
Повітря 497 310 28,3 61,5
Ст3 (8) 0,22
Кислотний дощ 493 293 22,3 60,3

За випроб на корозійне розтріскування за повільного розтягу у

модельному середовищі кислотного дощу зниження характеристик міцності і

пластичності експлуатованих вуглецевих сталей стало ще очевиднішим. Їх

чутливість до експлуатаційної деградації проаналізували з використанням

коефіцієнта λ, який характеризував зміну характеристик експлуатованих

сталей відносно відповідних характеристик їх сучасного прототипу сталі (8).
