150

об’єктів (рис. 3.24а – в). У їх поперечних перерізах ця особливість була менш

очевидною (рис. 3.24г). Як буде показано мікрорентгенівських спектральним

аналізом, ці неметалеві включення в основному були оксидами заліза (завдяки

взаємодії залишків руди з вуглецем під час розкислення сталей).

а б

в г

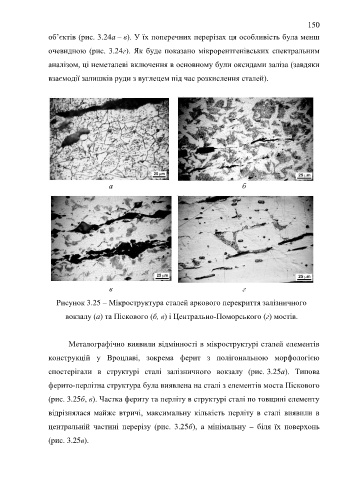

Рисунок 3.25 – Мікроструктура сталей аркового перекриття залізничного

вокзалу (a) та Піскового (б, в) і Центрально-Поморського (г) мостів.

Металографічно виявили відмінності в мікроструктурі сталей елементів

конструкцій у Вроцлаві, зокрема ферит з полігональною морфологією

спостерігали в структурі сталі залізничного вокзалу (рис. 3.25а). Типова

ферито-перлітна структура була виявлена на сталі з елементів моста Піскового
(рис. 3.25б, в). Частка фериту та перліту в структурі сталі по товщині елементу

відрізнялася майже втричі, максимальну кількість перліту в сталі виявили в
центральній частині перерізу (рис. 3.25б), а мінімальну – біля їх поверхонь

(рис. 3.25в).
