Page 143 - ЛІТЕРАТУРНИЙ ОГЛЯД

143

від матриці ще перед випробами зразків розтягом (рис. 3.21а). Дрібніші,

щільно розташовані ямки формувалися навколо часточок цементиту в межах

перлітних зерен. За випроб у середовищі чітко проявилася текстура зламу,

сформована системою плитких мікророзшарувань навколо витягнених у

напрямі альцювання неметалевих включень (рис. 3.21б). Отже корозивне

середовище, яким моделювали вплив кислотного дощу, посприяло

додатковому окрихченню експлуатованої сталі та появі на зламах таких ознак

окрихчення металу як розшарування.

а б

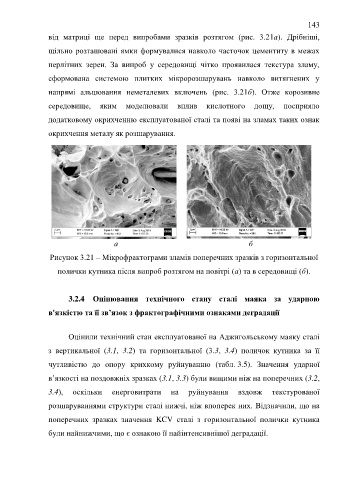

Рисунок 3.21 – Мікрофрактограми зламів поперечних зразків з горизонтальної

полички кутника після випроб розтягом на повітрі (а) та в середовищі (б).

3.2.4 Оцінювання технічного стану сталі маяка за ударною

в'язкістю та її зв’язок з фрактографічними ознаками деградації

Оцінили технічний стан експлуатованої на Аджигольському маяку сталі

з вертикальної (3.1, 3.2) та горизонтальної (3.3, 3.4) поличок кутника за її

чутливістю до опору крихкому руйнуванню (табл. 3.5). Значення ударної

в’язкості на поздовжніх зразках (3.1, 3.3) були вищими ніж на поперечних (3.2,

3.4), оскільки енерговитрати на руйнування вздовж текстурованої

розшаруваннями структури сталі нижчі, ніж впоперек них. Відзначили, що на

поперечних зразках значення KCV сталі з горизонтальної полички кутника

були найнижчими, що є ознакою її найінтенсивнішої деградації.
