139

а б

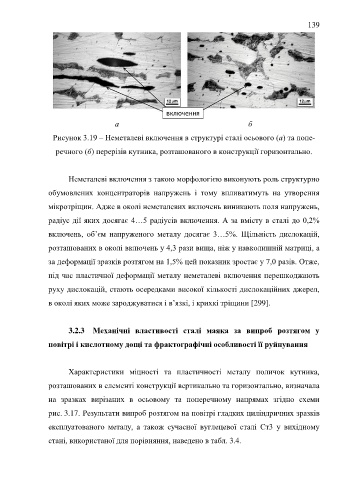

Рисунок 3.19 – Неметалеві включення в структурі сталі осьового (а) та попе-

речного (б) перерізів кутника, розташованого в конструкції горизонтально.

Неметалеві включення з такою морфологією виконують роль структурно

обумовлених концентраторів напружень і тому впливатимуть на утворення

мікротріщин. Адже в околі неметалевих включень виникають поля напружень,

радіус дії яких досягає 4…5 радіусів включення. А за вмісту в сталі до 0,2%

включень, об’єм напруженого металу досягає 3…5%. Щільність дислокацій,

розташованих в околі включень у 4,3 рази вища, ніж у навколишній матриці, а

за деформації зразків розтягом на 1,5% цей показник зростає у 7,0 разів. Отже,

під час пластичної деформації металу неметалеві включення перешкоджають

руху дислокацій, стають осередками високої кількості дислокаційних джерел,

в околі яких може зароджуватися і в’язкі, і крихкі тріщини [299].

3.2.3 Механічні властивості сталі маяка за випроб розтягом у
повітрі і кислотному дощі та фрактографічні особливості її руйнування

Характеристики міцності та пластичності металу поличок кутника,

розташованих в елементі конструкції вертикально та горизонтально, визначала
на зразках вирізаних в осьовому та поперечному напрямах згідно схеми

рис. 3.17. Результати випроб розтягом на повітрі гладких циліндричних зразків

експлуатованого металу, а також сучасної вуглецевої сталі Ст3 у вихідному

стані, використаної для порівняння, наведено в табл. 3.4.
