Page 135 - ЛІТЕРАТУРНИЙ ОГЛЯД

135

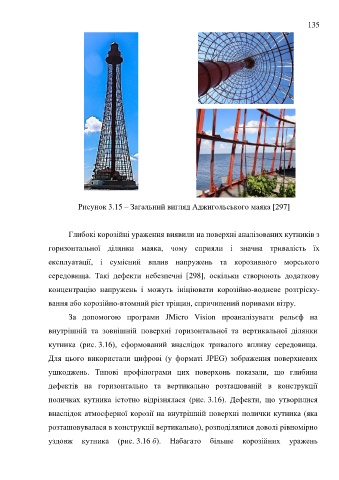

Рисунок 3.15 – Загальний вигляд Аджигольського маяка [297]

Глибокі корозійні ураження виявили на поверхні аналізованих кутників з

горизонтальної ділянки маяка, чому сприяли і значна тривалість їх

експлуатації, і сумісний вплив напружень та корозивного морського

середовища. Такі дефекти небезпечні [298], оскільки створюють додаткову

концентрацію напружень і можуть ініціювати корозійно-водневе розтріску-

вання або корозійно-втомний ріст тріщин, спричинений поривами вітру.
За допомогою програми JMicro Vision проаналізувати рельєф на

внутрішній та зовнішній поверхні горизонтальної та вертикальної ділянки
кутника (рис. 3.16), сформований внаслідок тривалого впливу середовища.

Для цього використали цифрові (у форматі JPEG) зображення поверхневих

ушкоджень. Типові профілограми цих поверхонь показали, що глибина

дефектів на горизонтально та вертикально розташованій в конструкції

поличках кутника істотно відрізнялася (рис. 3.16). Дефекти, що утворилися

внаслідок атмосферної корозії на внутрішній поверхні полички кутника (яка

розташовувалася в конструкції вертикально), розподілялися доволі рівномірно

уздовж кутника (рис. 3.16 б). Набагато більше корозійних уражень
