Page 137 - ЛІТЕРАТУРНИЙ ОГЛЯД

137

Горизонтальна
поличка

Вертикальна поличка

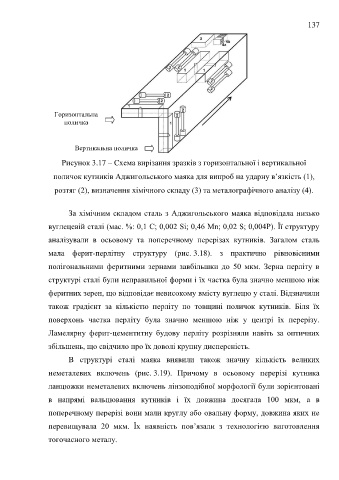

Рисунок 3.17 – Схема вирізання зразків з горизонтальної і вертикальної

поличок кутників Аджигольського маяка для випроб на ударну в’язкість (1),

розтяг (2), визначення хімічного складу (3) та металографічного аналізу (4).

За хімічним складом сталь з Аджигольського маяка відповідала низько

вуглецевій сталі (мас. %: 0,1 С; 0,002 Si; 0,46 Mn; 0,02 S; 0,004P). Її структуру

аналізували в осьовому та поперечному перерізах кутників. Загалом сталь
мала ферит-перлітну структуру (рис. 3.18). з практично рівновісними

полігональними феритними зернами завбільшки до 50 мкм. Зерна перліту в

структурі сталі були неправильної форми і їх частка була значно меншою ніж

феритних зерен, що відповідає невисокому вмісту вуглецю у сталі. Відзначили

також градієнт за кількістю перліту по товщині поличок кутників. Біля їх

поверхонь частка перліту була значно меншою ніж у центрі їх перерізу.

Ламелярну ферит-цементитну будову перліту розрізняли навіть за оптичних

збільшень, що свідчило про їх доволі крупну дисперсність.

В структурі сталі маяка виявили також значну кількість великих

неметалевих включень (рис. 3.19). Причому в осьовому перерізі кутника

ланцюжки неметалевих включень лінзоподібної морфології були зорієнтовані

в напрямі вальцювання кутників і їх довжина досягала 100 мкм, а в

поперечному перерізі вони мали круглу або овальну форму, довжина яких не
перевищувала 20 мкм. Їх наявність пов’язали з технологією виготовлення

тогочасного металу.
