Page 141 - ЛІТЕРАТУРНИЙ ОГЛЯД

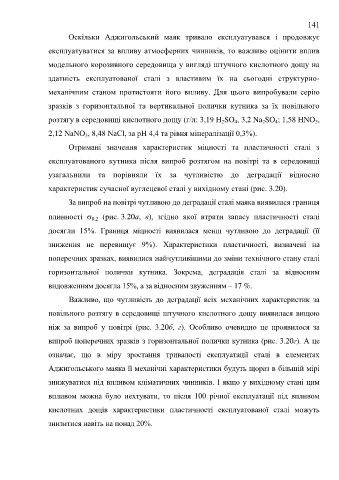

141

Оскільки Аджигольський маяк тривало експлуатувався і продовжує

експлуатуватися за впливу атмосферних чинників, то важливо оцінити вплив

модельного корозивного середовища у вигляді штучного кислотного дощу на

здатність експлуатованої сталі з властивим їх на сьогодні структурно-

механічним станом протистояти його впливу. Для цього випробували серію

зразків з горизонтальної та вертикальної полички кутника за їх повільного

розтягу в середовищі кислотного дощу (г/л: 3,19 H SO , 3,2 Na SO ; 1,58 HNO ,
4
3
2
4
2
2,12 NaNO , 8,48 NaCl, за pH 4,4 та рівня мінералізації 0,3%).
3
Отримані значення характеристик міцності та пластичності сталі з
експлуатованого кутника після випроб розтягом на повітрі та в середовищі

узагальнили та порівняли їх за чутливістю до деградації відносно

характеристик сучасної вуглецевої сталі у вихідному стані (рис. 3.20).

За випроб на повітрі чутливою до деградації сталі маяка виявилася границя

плинності  (рис. 3.20а, в), згідно якої втрати запасу пластичності сталі
0,2

досягли 15%. Границя міцності виявилася менш чутливою до деградації (її

зниження не перевищує 9%). Характеристики пластичності, визначені на

поперечних зразках, виявилися найчутливішими до зміни технічного стану сталі

горизонтальної полички кутника. Зокрема, деградація сталі за відносним

видовженням досягла 15%, а за відносним звуженням – 17 %.

Важливо, що чутливість до деградації всіх механічних характеристик за

повільного розтягу в середовищі штучного кислотного дощу виявилася вищою

ніж за випроб у повітрі (рис. 3.20б, г). Особливо очевидно це проявилося за

випроб поперечних зразків з горизонтальної полички кутника (рис. 3.20г). А це

означає, що в міру зростання тривалості експлуатації сталі в елементах

Аджигольського маяка її механічні характеристики будуть щораз в більшій мірі

знижуватися під впливом кліматичних чинників. І якщо у вихідному стані цим

впливом можна було нехтувати, то після 100 річної експлуатації під впливом

кислотних дощів характеристики пластичності експлуатованої сталі можуть

знизитися навіть на понад 20%.
